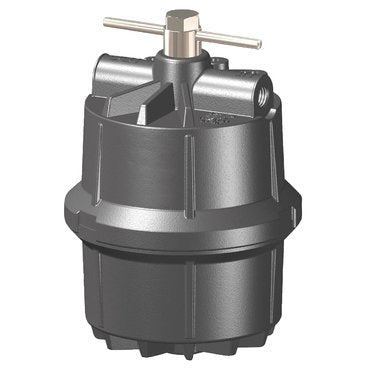

FILTRE DÉSHUMIFICATEUR

INFORMATION GÉNÉRALE
Ce filtre spécial «air comprimé» est conçu pour supprimer l’humidité, les huiles d’aérosols et les particules provenant des compresseurs d’air.
L’air filtré devient propre, sec et exempt d’huile (idéal pour toute application industrielle).
Le filtre doit être installé en aval du régulateur de pression d’air.
Le filtre a un taux de débit d’air de 1250 l/min (75 m 3 /h). Il est fourni avec un connecteur femelle NPT 1/4’’.

APPLICATIONS INDUSTRIELLES
- Découpe plasma : Installer le filtre l’arrière du cutter et le connecter à l’entrée d’air.
- Peinture au pistolet : Installer le filtre en aval du réducteur de pression.
- Les outils pneumatiques de tous types : Installer en aval du régulateur de pression d’air, mais en amont du graisseur.
- Air comprimé : Installation en aval du régulateur de pression d’air.

INSTALLATION
1- Connectez les raccords (non fournis) à l’entrée et à la sortie du filtre.

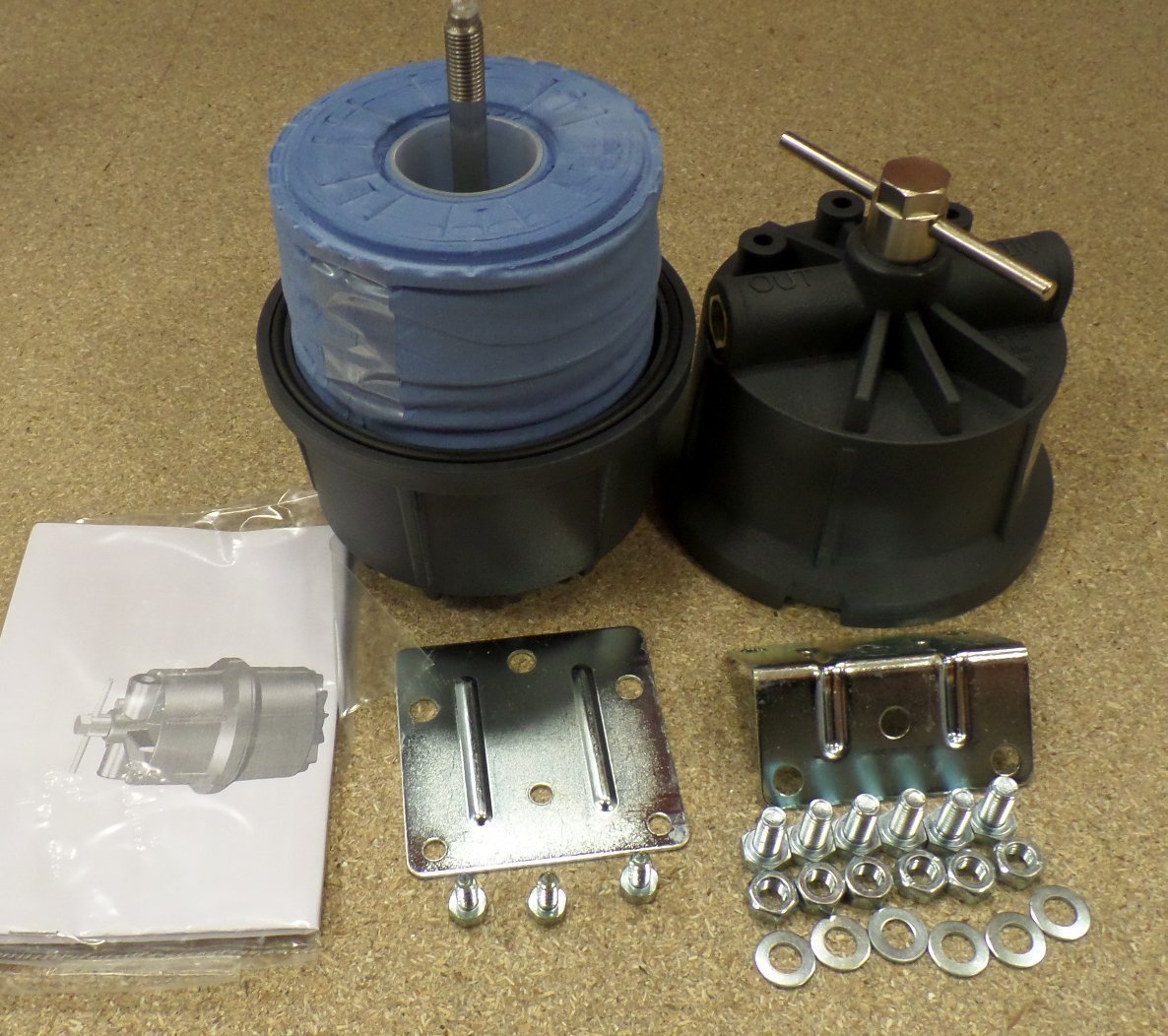

2- En fonction des besoins, le filtre peut-être fixé à l’aide des vis et supports fournis.
3- Installez un air robinet d’arrêt en amont du filtre si nécessaire.
4- Assurez-vous que la pression de l’air est inférieure à 8,5 bars (ne pas faire passer de gaz à l’intérieur du filtre).

MAINTENANCE
La cartouche filtrante est constituée d’un matériau cellulosique absorbant, des changements périodiques sont donc nécessaires.
La durée de vie efficace de la cartouche de filtre dépend de la quantité d’humidité générée par le compresseur d’air, la vitesse du débit d’air et le mode d’utilisation. La capacité maximale d’absorption d’eau de la cartouche filtrante est d’environ 250g et il doit être remplacé avant qu’il ne devienne complètement saturé.

NOTE: dans des conditions extrêmement humides, installer un séchoir d’air automatique en amont du filtre afin de réduire l’humidité et ainsi augmenter la durée de vie de la cartouche filtrante.

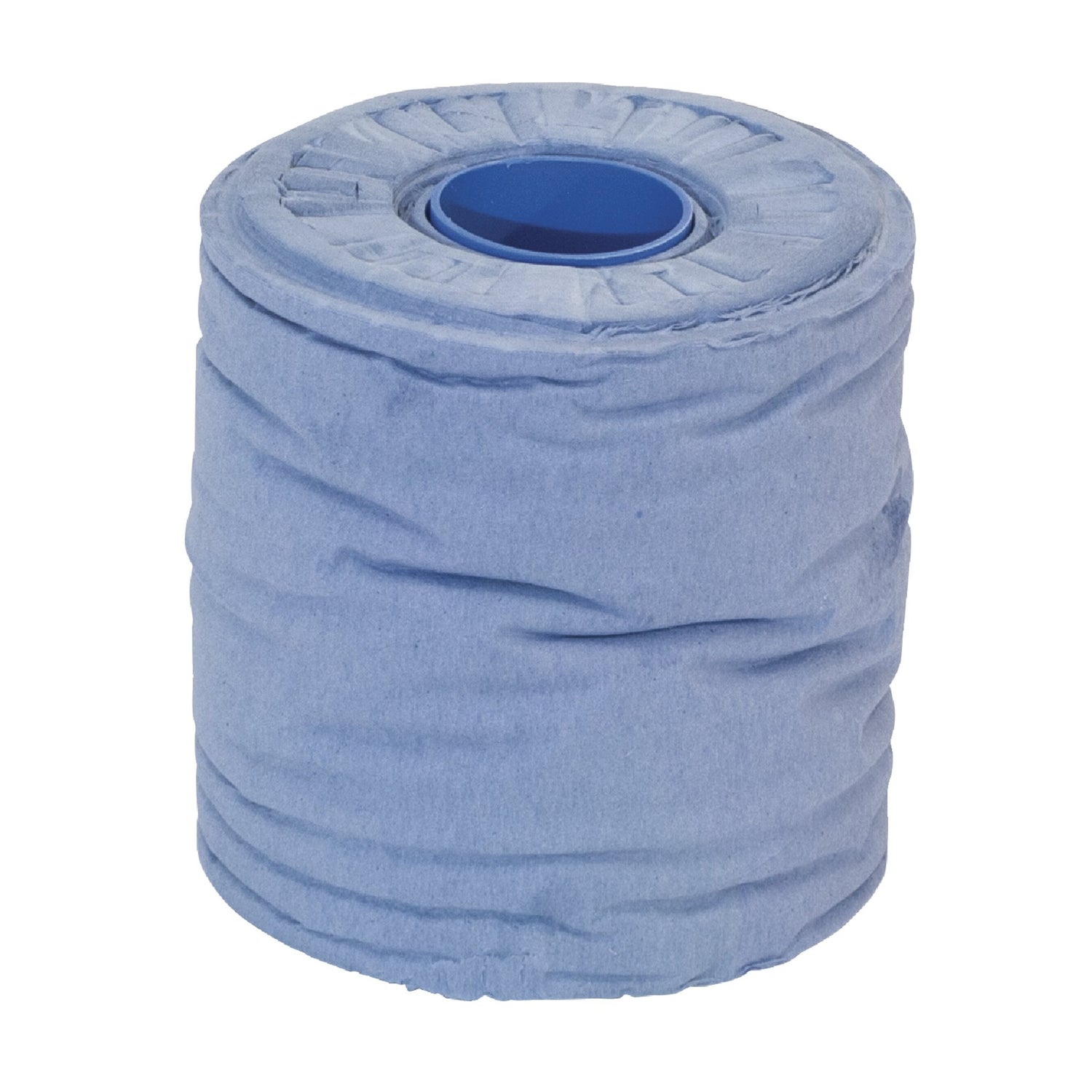

MISE EN PLACE DE LA CARTOUCHE FILTRANTE (REF. 039735)
1. Dévissez la poignée «T» et retirez la partie inférieure du filtre.
2. Retirez la cartouche filtrante.
3. Nettoyez la surface intérieure du filtre.
4. Insérez la nouvelle cartouche filtrante dans la partie inférieure du filtre.
5. Fermez le filtre en vissant la poignée «T» à la main ou avec une clé. Serrer avec un couple de serrage de 10 à 20Nm.

*Afin d’assurer les meilleures performances du filtre, lubrifier le joint avec de la graisse de vaseline à chaque change - ment de cartouche.

SPÉCIFICATIONS
Filtration 0.25 μm
Pression max. 8.5 bar
Débit max. @ 80% 1250 l/min.
Temperature de fonctionnement -10°C +60°C
Taille connecteurs NPT 1/4’’
Dimensions Ø132 x 200 mm

Réference : 039728
